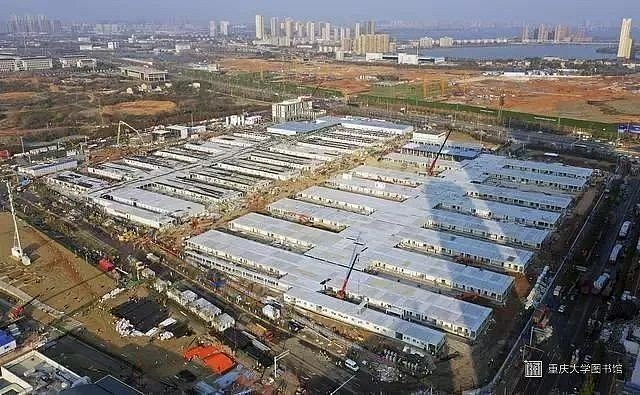

  1.项目概况：雷神山医院 俯瞰实景图

•

  2.项目概况：雷神山医院 俯瞰效果图

•

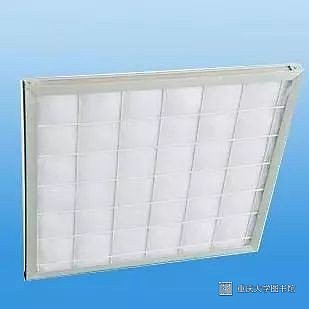

  3.空调通风系统—G2初效过滤器：所有区域送风系统设初、中、高三级过滤保证送风洁净度

•

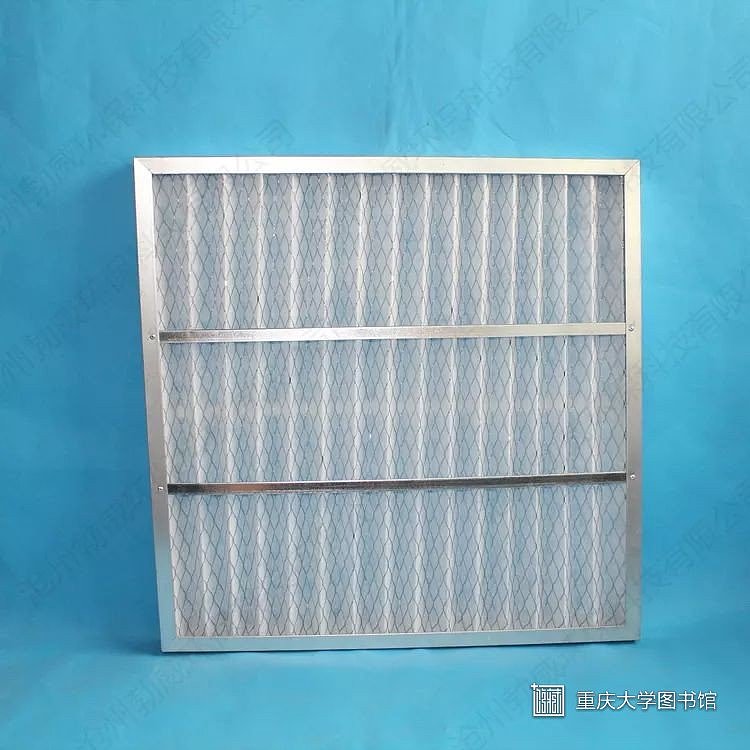

  4.空调通风系统—F7中效过滤器：所有区域送风系统设初、中、高三级过滤保证送风洁净度

•

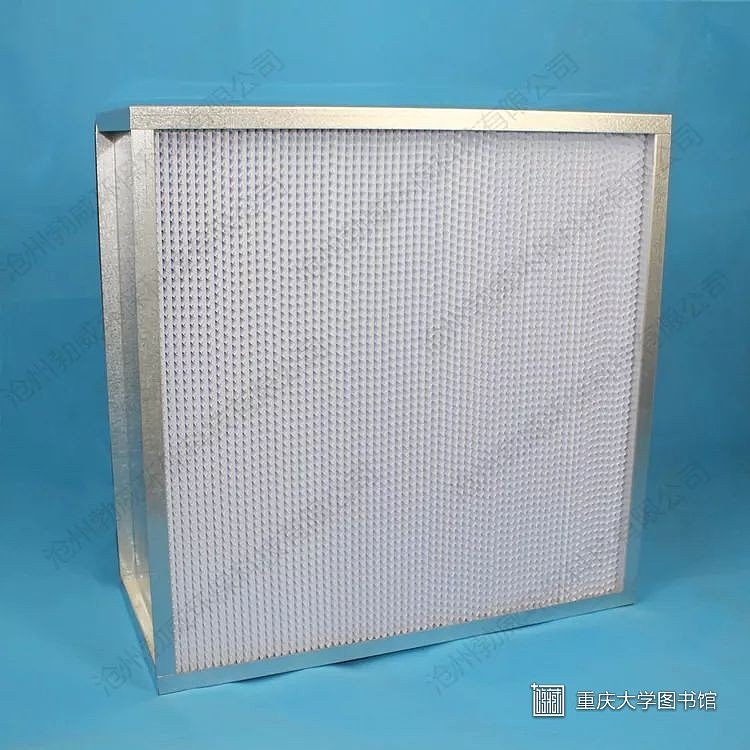

  5.空调通风系统—H13高效过滤器：所有区域送风系统设初、中、高三级过滤保证送风洁净度

•

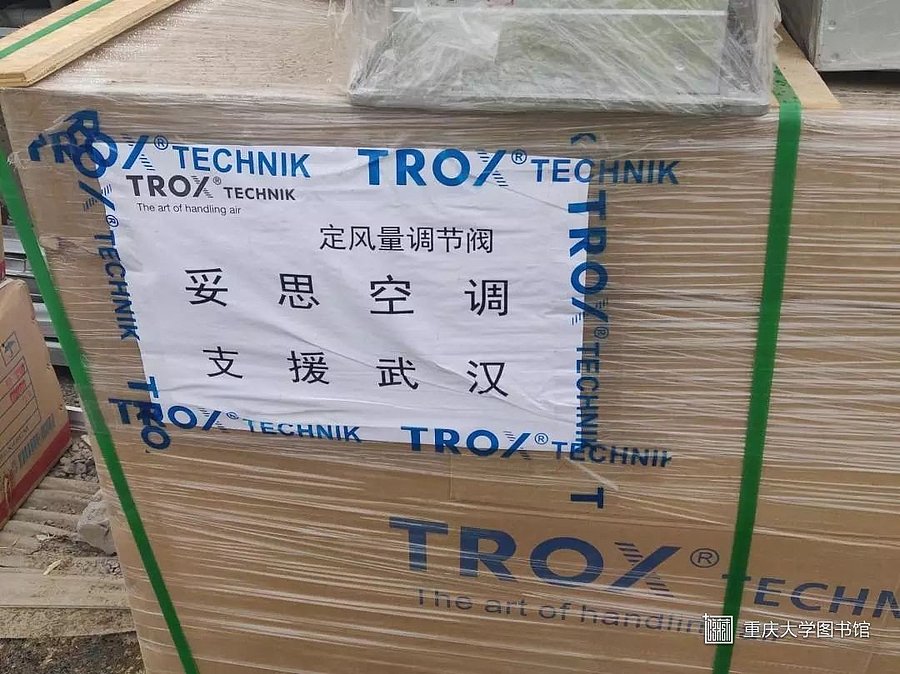

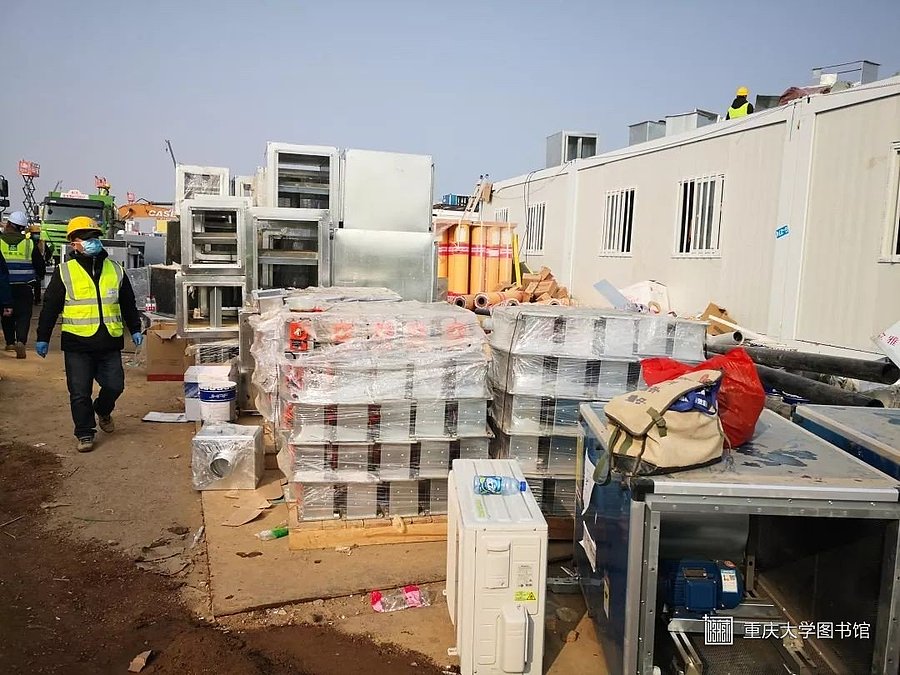

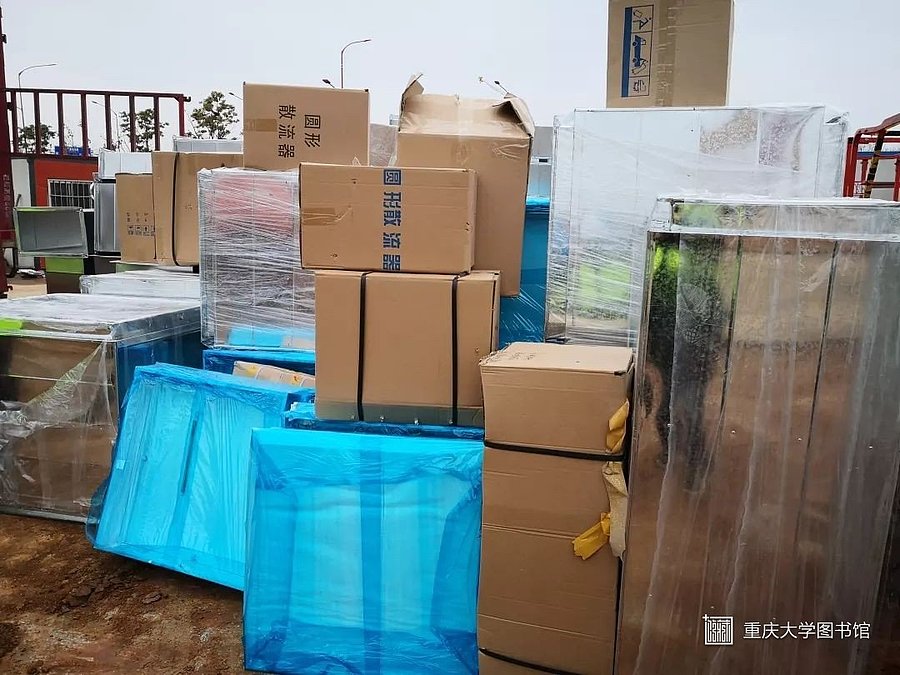

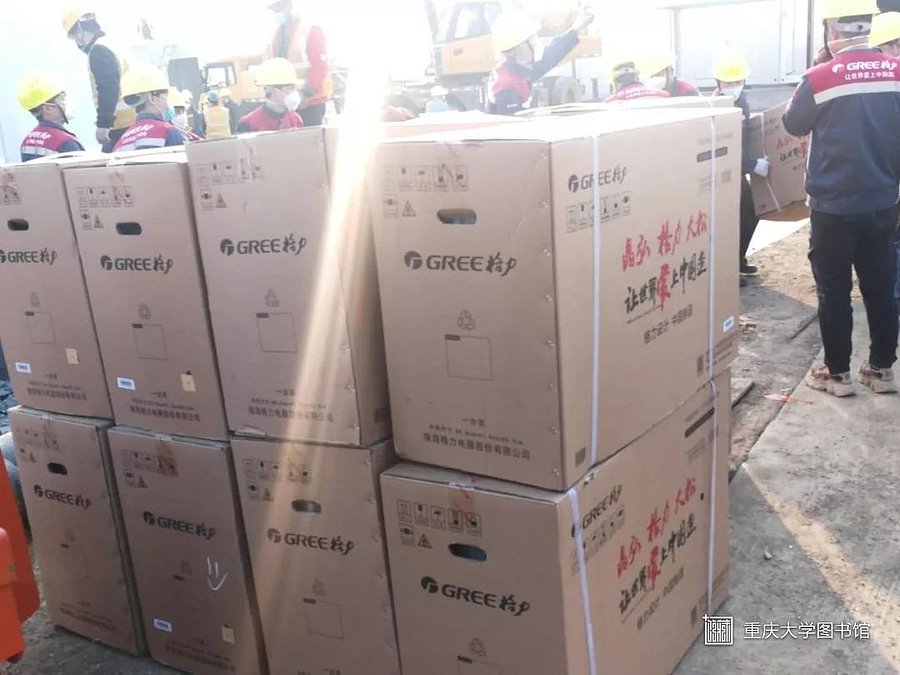

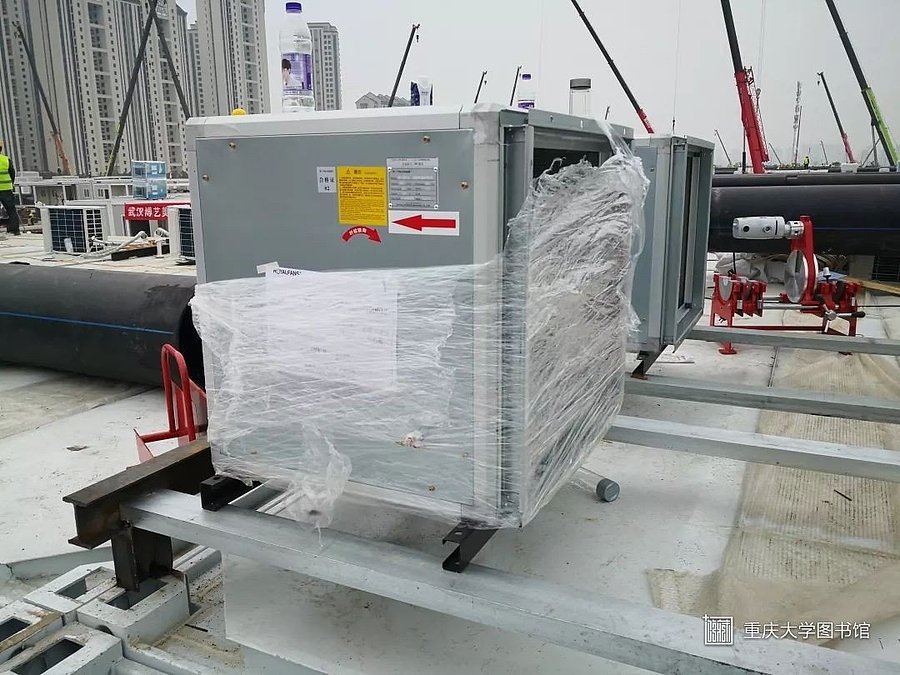

  6.设备与材料：部分厂商捐赠设备1——设计过程中团队派专人与各大设备供应商对接，尽量选用成熟可靠、库存量大、运输快速、厂商捐赠的设备，节省产品的采购、调货时间

•

  7.设备与材料：部分厂商捐赠设备2——设计过程中团队派专人与各大设备供应商对接，尽量选用成熟可靠、库存量大、运输快速、厂商捐赠的设备，节省产品的采购、调货时间

•

  8.设备与材料：部分厂商捐赠设备3——设计过程中团队派专人与各大设备供应商对接，尽量选用成熟可靠、库存量大、运输快速、厂商捐赠的设备，节省产品的采购、调货时间

•

  9.设备与材料：部分厂商捐赠设备4——设计过程中团队派专人与各大设备供应商对接，尽量选用成熟可靠、库存量大、运输快速、厂商捐赠的设备，节省产品的采购、调货时间

•

  10.设备与材料：部分厂商捐赠设备5——设计过程中团队派专人与各大设备供应商对接，尽量选用成熟可靠、库存量大、运输快速、厂商捐赠的设备，节省产品的采购、调货时间

•

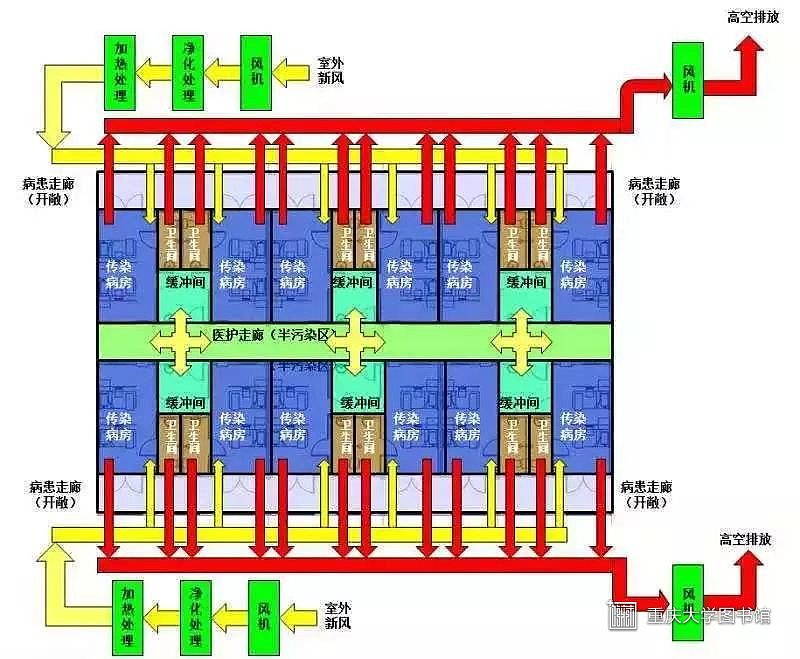

  11.病房区气流组织与压差控制措施：病房区送排风系统及气流组织示意图

•

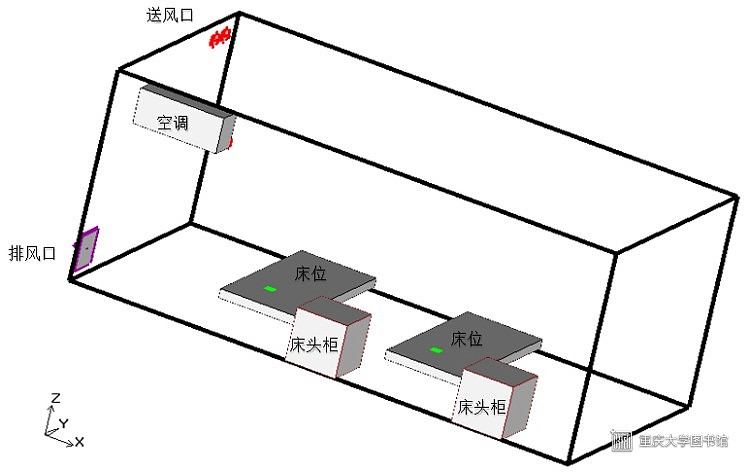

  12.病房区气流组织与压差控制措施：气流组织模拟-三维物理模型示意图

•

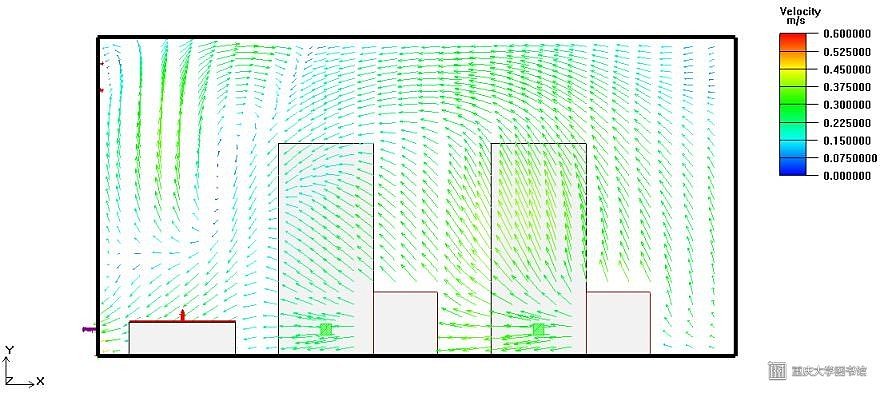

  13.病房区气流组织与压差控制措施：气流组织模拟-Z=0.6m（病人平躺时头部的高度）的速度矢量图

•

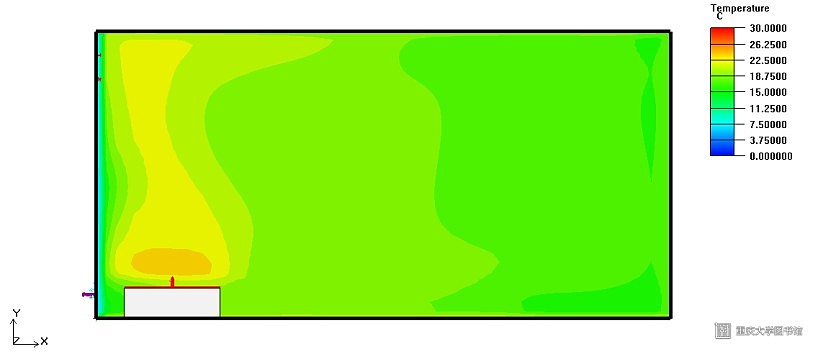

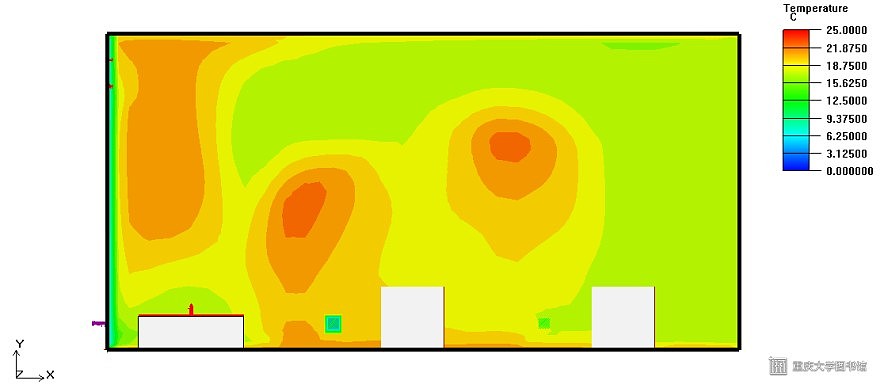

  14.病房区气流组织与压差控制措施：气流组织模拟-Z=0.6m（病人平躺时头部的高度）的温度场

•

  15.病房区气流组织与压差控制措施：气流组织模拟-Z=1.7m（病人站立时头部的高度）的速度矢量图

•

  16.病房区气流组织与压差控制措施：气流组织模拟-Z=1.7m（病人站立时头部的高度）的温度场

•

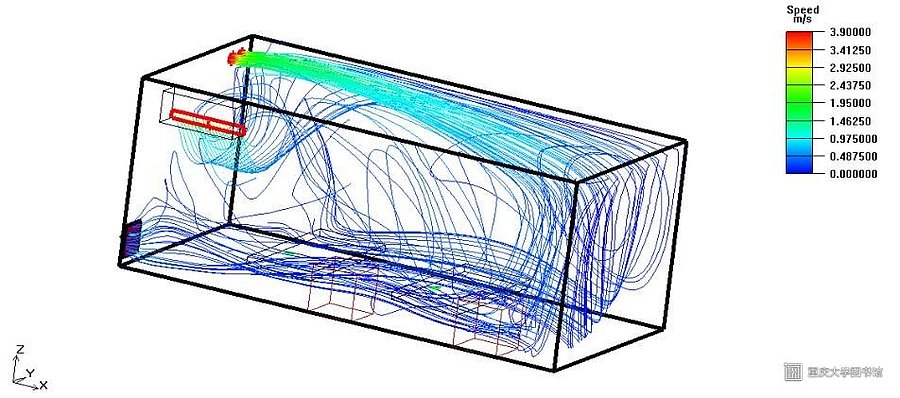

  17.病房区气流组织与压差控制措施：气流组织模拟-病房内部速度迹线

•

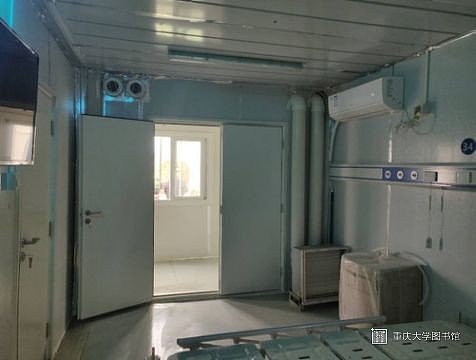

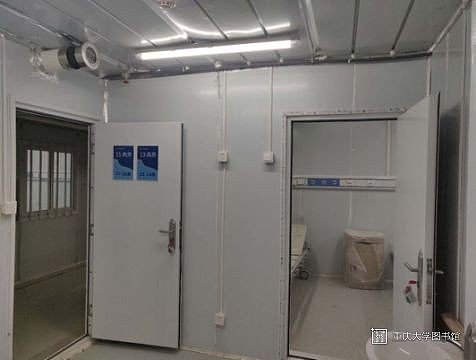

  18.病房区气流组织与压差控制措施-安装与调试：图1-送风口应设置在房间靠近医护入口上部的上侧，送风需经过初、中、高三级过滤；排风口应设置在病房内靠近床头的下部并设高效过滤器，利于污染空气就近尽快排出且对周边大气环境不造成污染。

•

  19.病房区气流组织与压差控制措施-安装与调试：图2-送风口应设置在房间靠近医护入口上部的上侧，送风需经过初、中、高三级过滤；排风口应设置在病房内靠近床头的下部并设高效过滤器，利于污染空气就近尽快排出且对周边大气环境不造成污染。

•

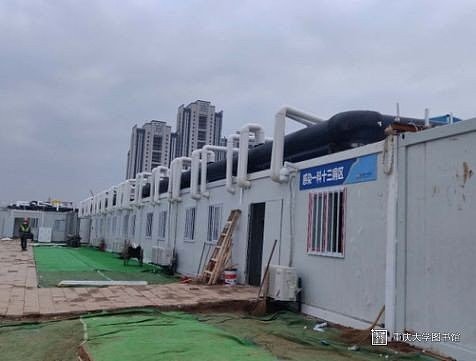

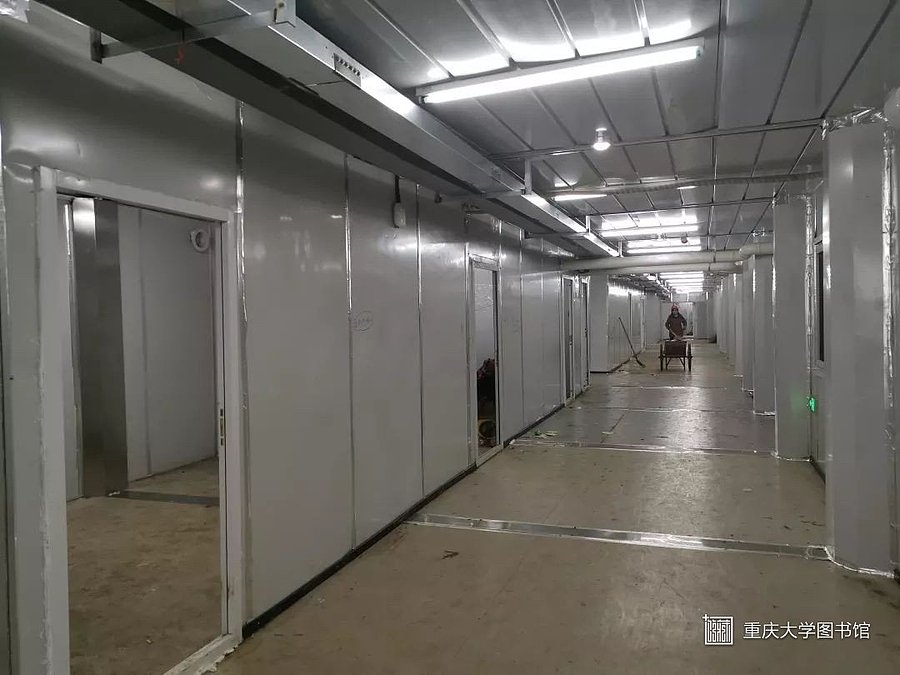

  20.病房区气流组织与压差控制措施-安装与调试：图3-负压隔离病房及卫生间的送、排风管均由侧墙接入室内，管道穿墙处做好相应的密封处理，医护走廊及缓冲间的送风管由医护走廊顶部进入后分别开设侧送风口，屋面洞口都做好防水密封处理。

•

  21.病房区气流组织与压差控制措施-安装与调试：图4-负压隔离病房及卫生间的送、排风管均由侧墙接入室内，管道穿墙处做好相应的密封处理，医护走廊及缓冲间的送风管由医护走廊顶部进入后分别开设侧送风口，屋面洞口都做好防水密封处理。

•

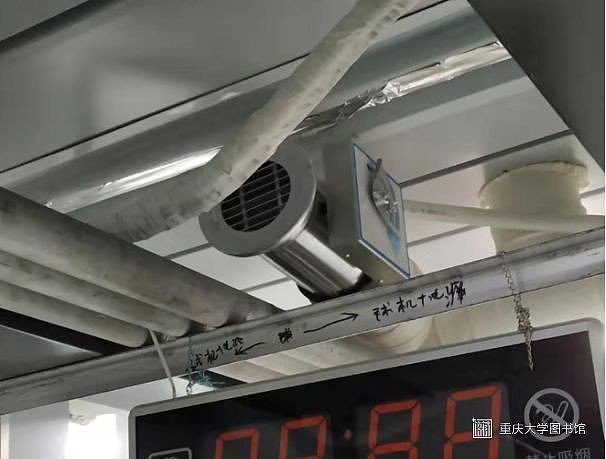

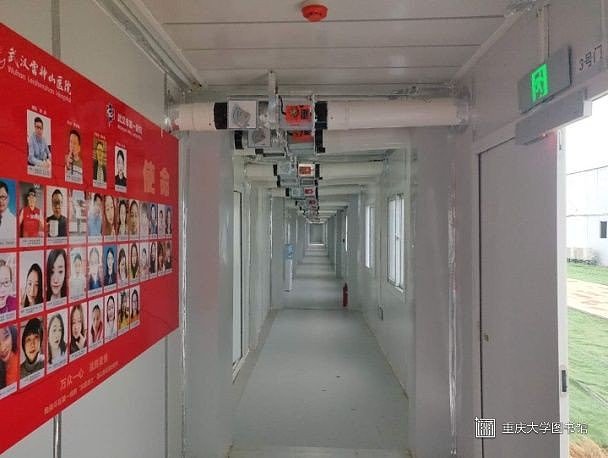

  22.病房区气流组织与压差控制措施-安装与调试：图5-送、排风支管上均设置与设计风量匹配的定风量风阀，病房送、排风支管同时装有可单独关断的电动密闭风阀

•

  23.病房区气流组织与压差控制措施-安装与调试：图6-送、排风支管上均设置与设计风量匹配的定风量风阀，病房送、排风支管同时装有可单独关断的电动密闭风阀

•

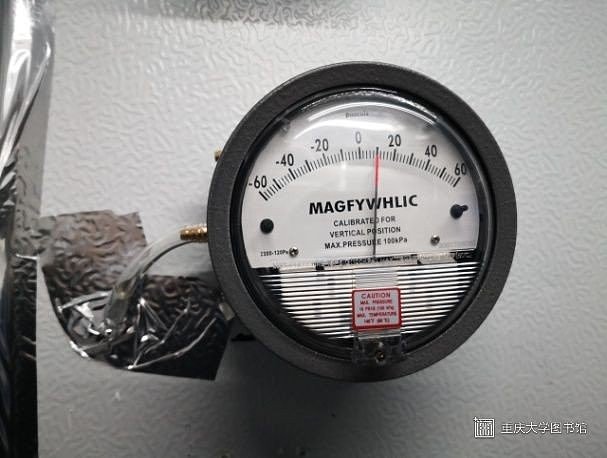

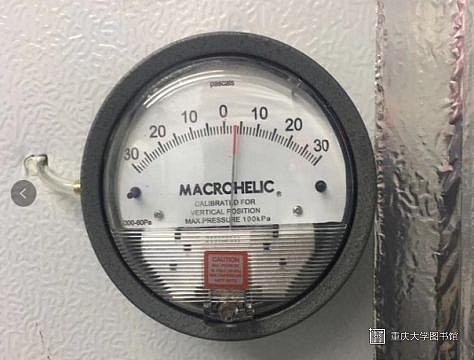

  24.病房区气流组织与压差控制措施-安装与调试：图7-经过现场调试，各区域的压差值均在设计范围内，病房、缓冲间、医护走廊之间可以形成有效的压力梯度。

•

  25.病房区气流组织与压差控制措施-安装与调试：图8-经过现场调试，各区域的压差值均在设计范围内，病房、缓冲间、医护走廊之间可以形成有效的压力梯度。

•

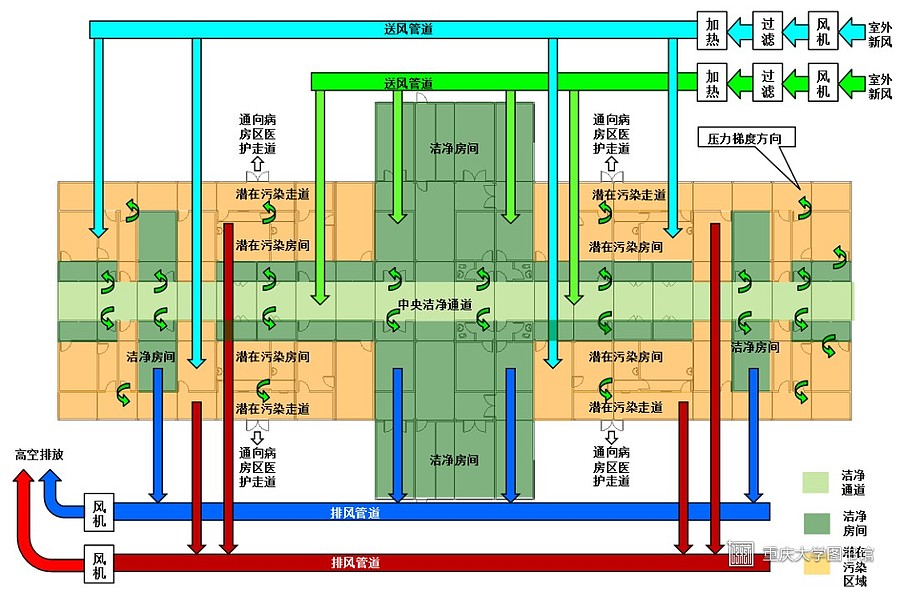

  26.医护区气流组织与压差控制措施：医护区送排风系统及气流组织示意图

•

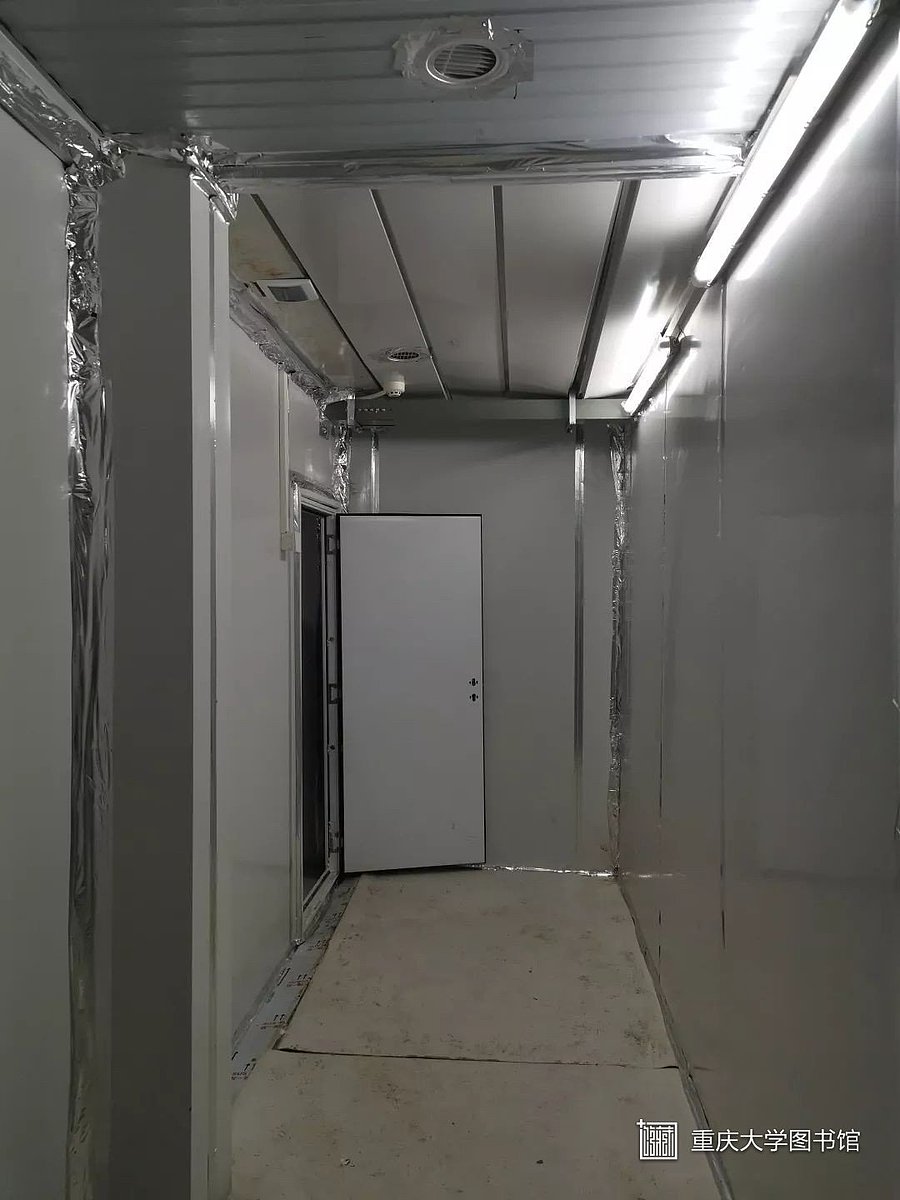

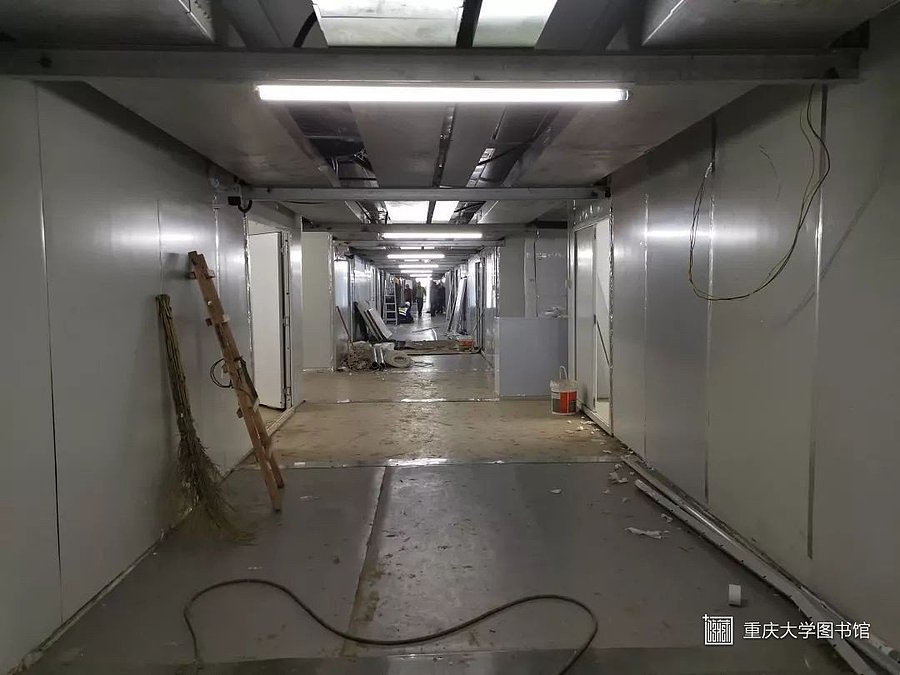

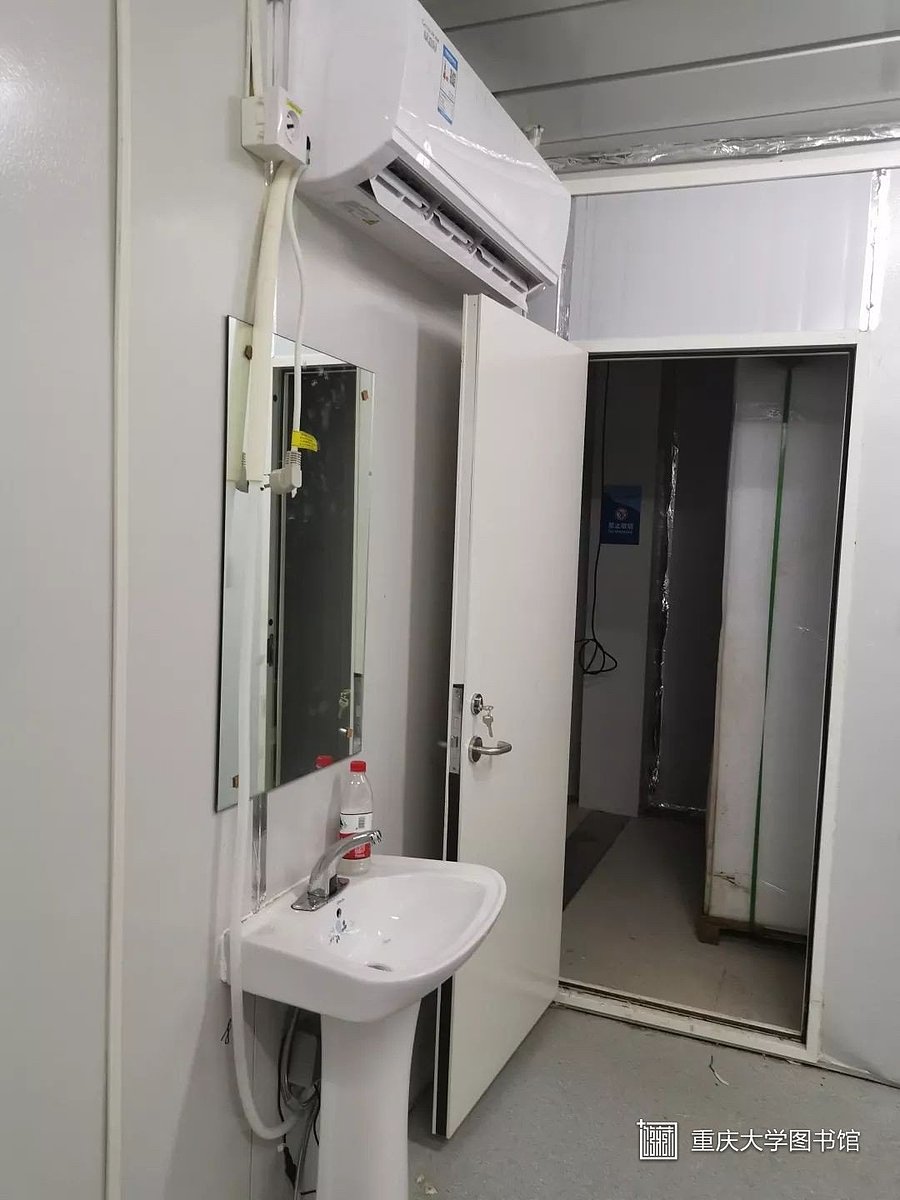

  27.医护区气流组织与压差控制措施-安装与调试：图1-为了保证洁净区正压，除了按设计要求组织送排风，通过定风量风阀精准调控送排风风量外，还需注重房间密闭性。实际施工过程中，对维护结构间的缝隙、管线穿墙及楼板的缝隙都要做密封处理，不留死角。

•

  28.医护区气流组织与压差控制措施-安装与调试：图2-为了保证洁净区正压，除了按设计要求组织送排风，通过定风量风阀精准调控送排风风量外，还需注重房间密闭性。实际施工过程中，对维护结构间的缝隙、管线穿墙及楼板的缝隙都要做密封处理，不留死角。

•

  29.医护区气流组织与压差控制措施-安装与调试：图3-为了保证洁净区正压，除了按设计要求组织送排风，通过定风量风阀精准调控送排风风量外，还需注重房间密闭性。实际施工过程中，对维护结构间的缝隙、管线穿墙及楼板的缝隙都要做密封处理，不留死角。

•

  30.医护区气流组织与压差控制措施-安装与调试：图4-为了保证洁净区正压，除了按设计要求组织送排风，通过定风量风阀精准调控送排风风量外，还需注重房间密闭性。实际施工过程中，对维护结构间的缝隙、管线穿墙及楼板的缝隙都要做密封处理，不留死角。

•

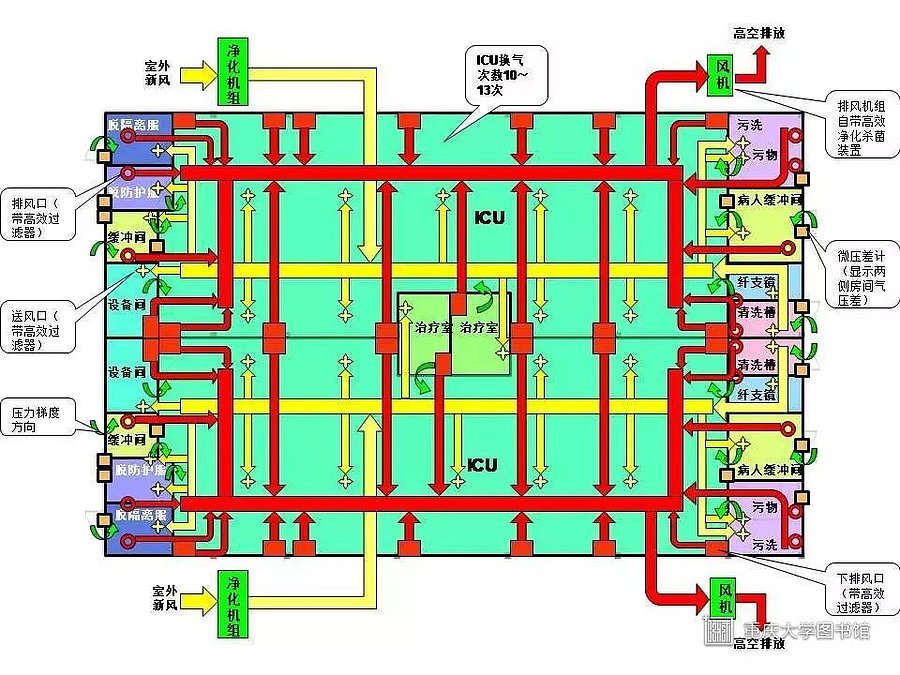

  31.医技区气流组织与压差控制措：负压ICU送排风系统及气流组织示意图

•

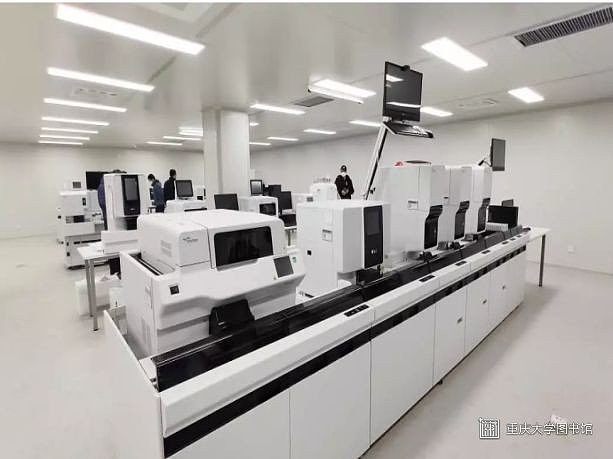

  32.医技区气流组织与压差控制措-安装与调试：负压检验室

•

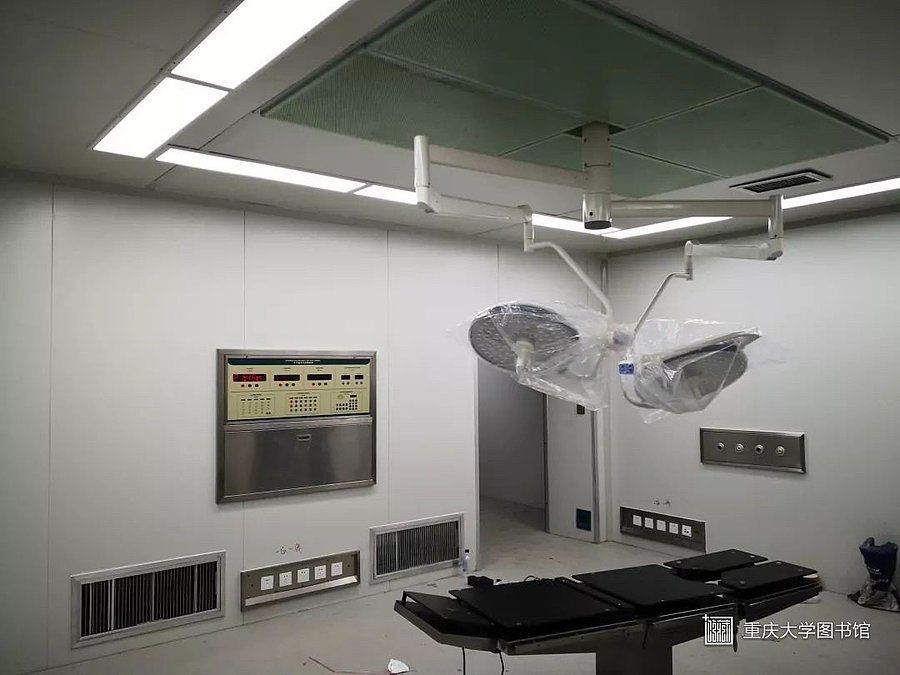

  33.医技区气流组织与压差控制措-安装与调试：负压手术室

•

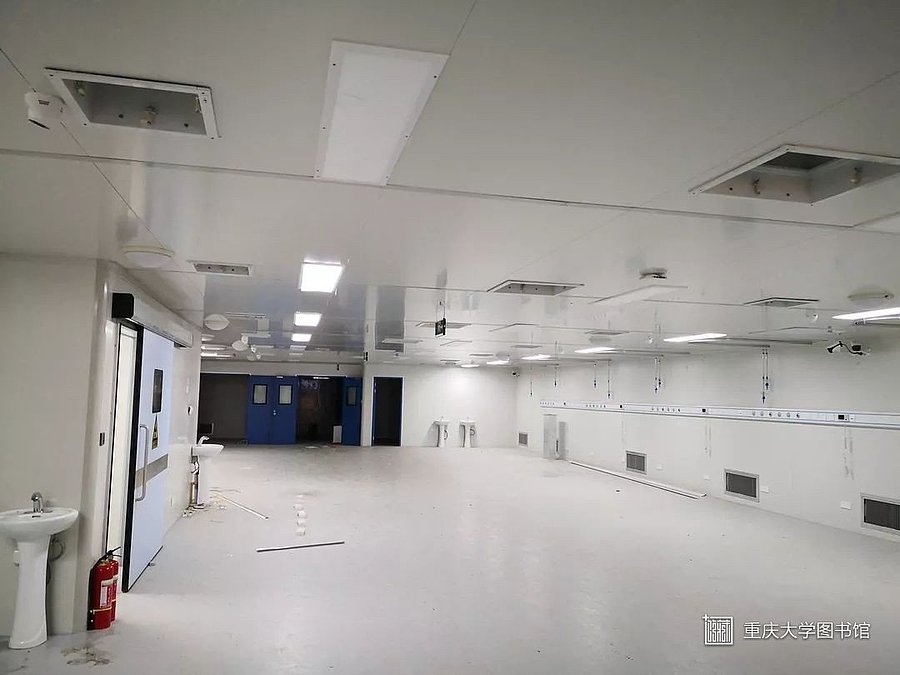

  34.医技区气流组织与压差控制措-安装与调试：ICU

•

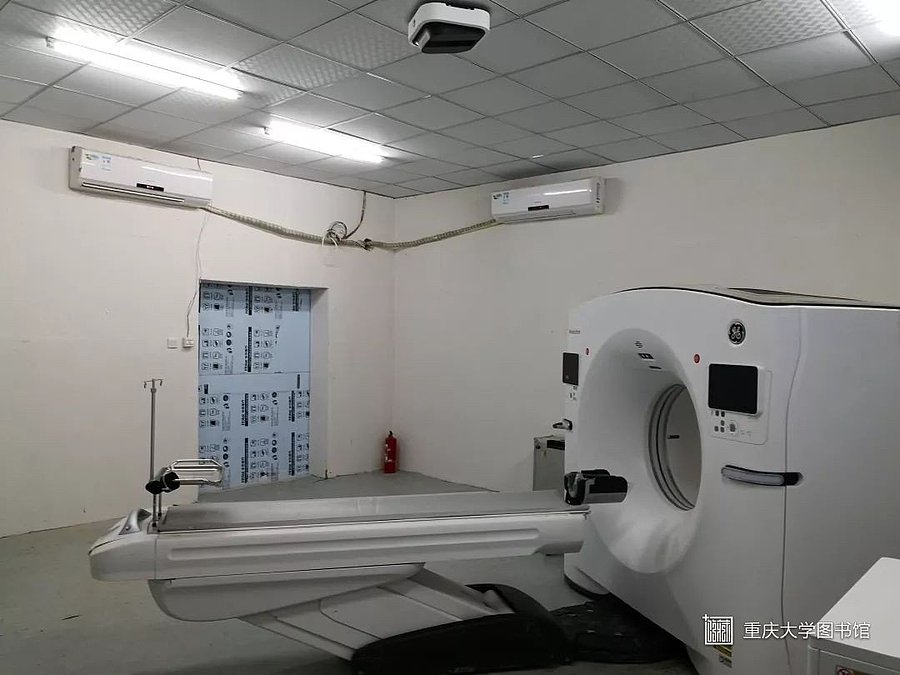

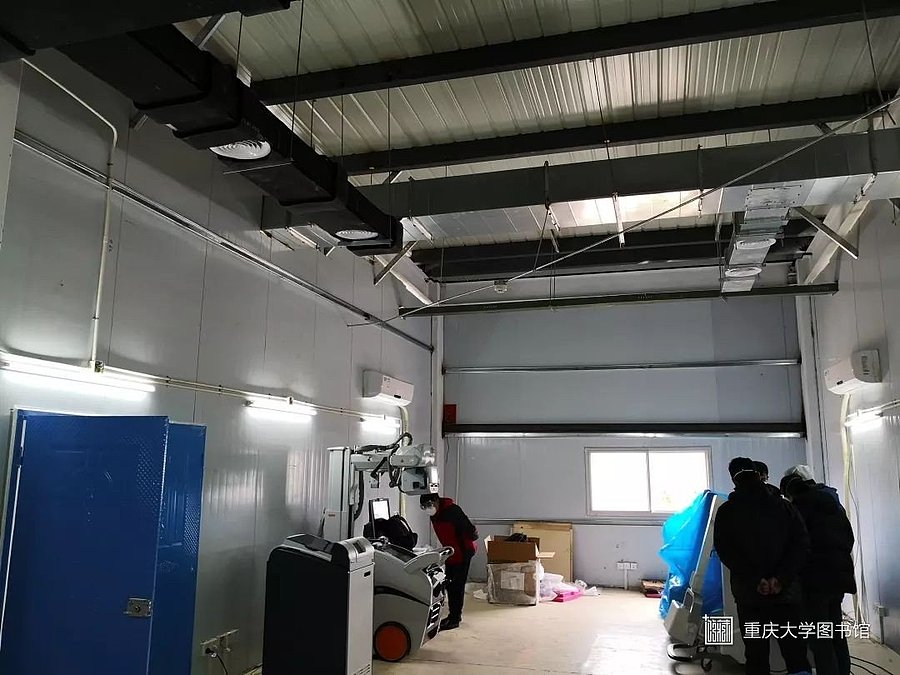

  35.医技区气流组织与压差控制措-安装与调试：CT室

•

  36.医技区气流组织与压差控制措-安装与调试：超声室

•

  37.医技区气流组织与压差控制措-安装与调试：排风风帽

•

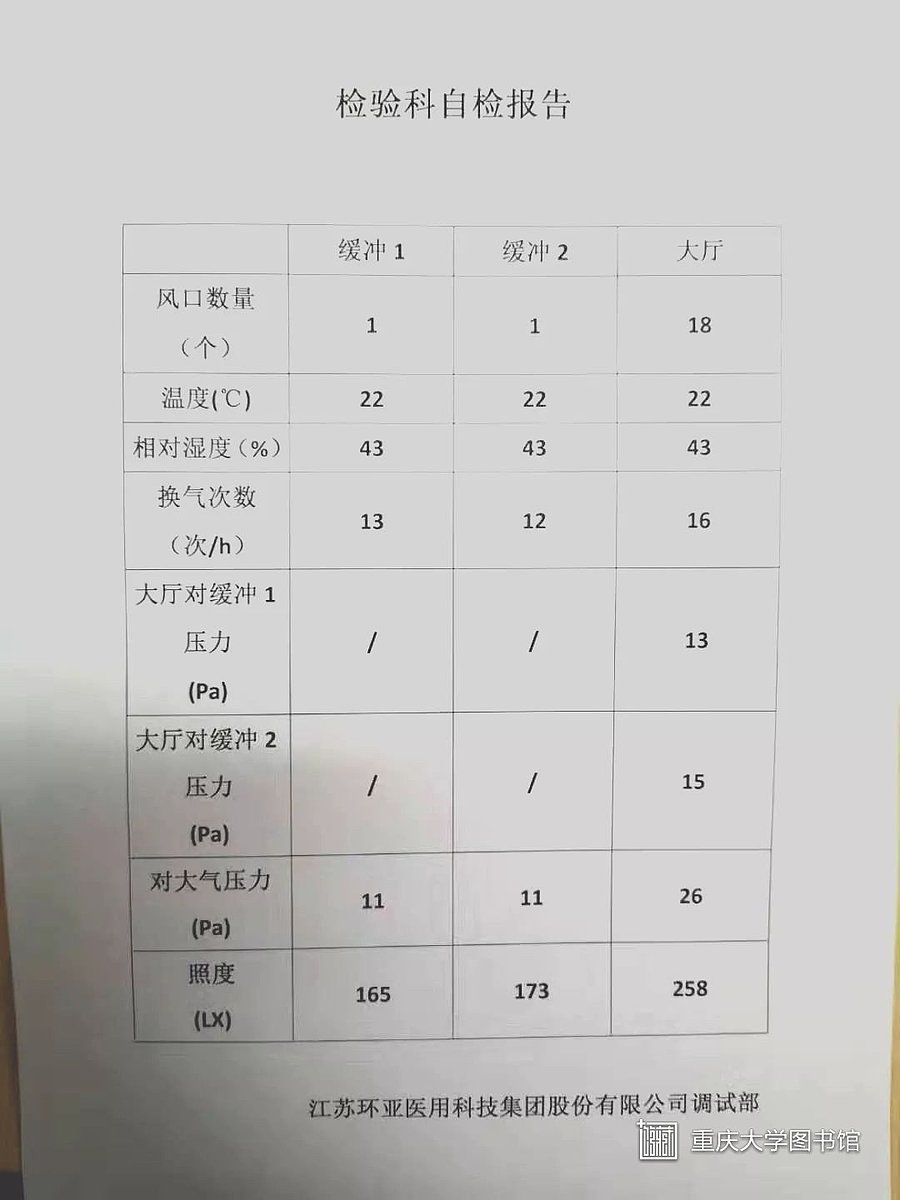

  38.医技区气流组织与压差控制措-安装与调试：负压检验室内温度、换气次数、压力梯度等参数的自检报告-经过实际调试，各区域的温度及压差值均在设计范围内，负压ICU、负压检验、负压手术室等重要区域内各房间之间均能形成有效的压力梯度。

•

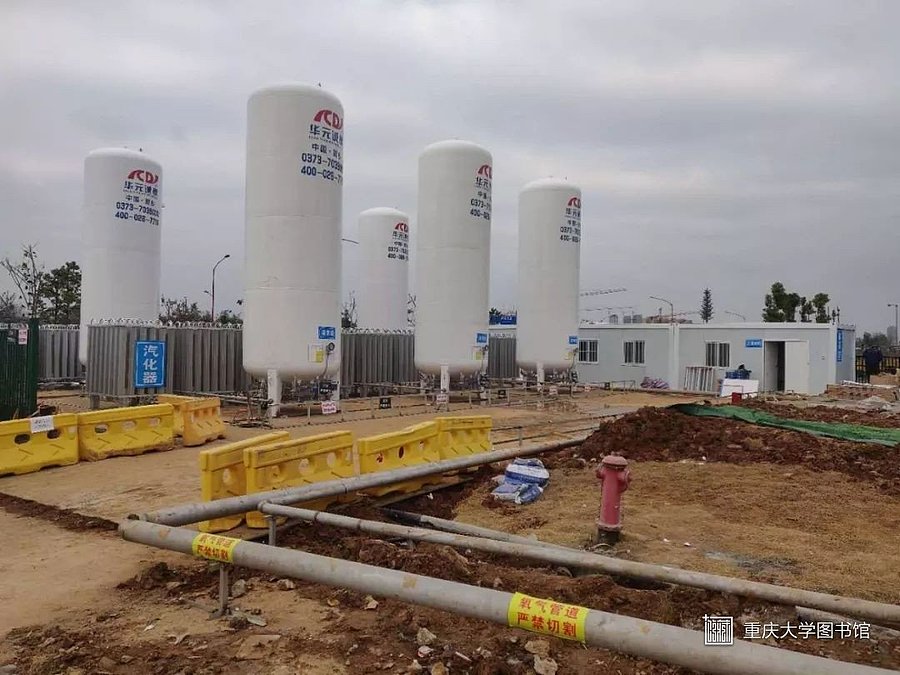

  39.医用气体系统设计原则-设计方案：室外液氧站-医院设置氧气、负压吸引、压缩空气等医用气体，管网系统由管道、设备带、仪表、阀门及终端等组成。氧气气源采用液氧罐，并预留罐车临时供氧的接口。

•

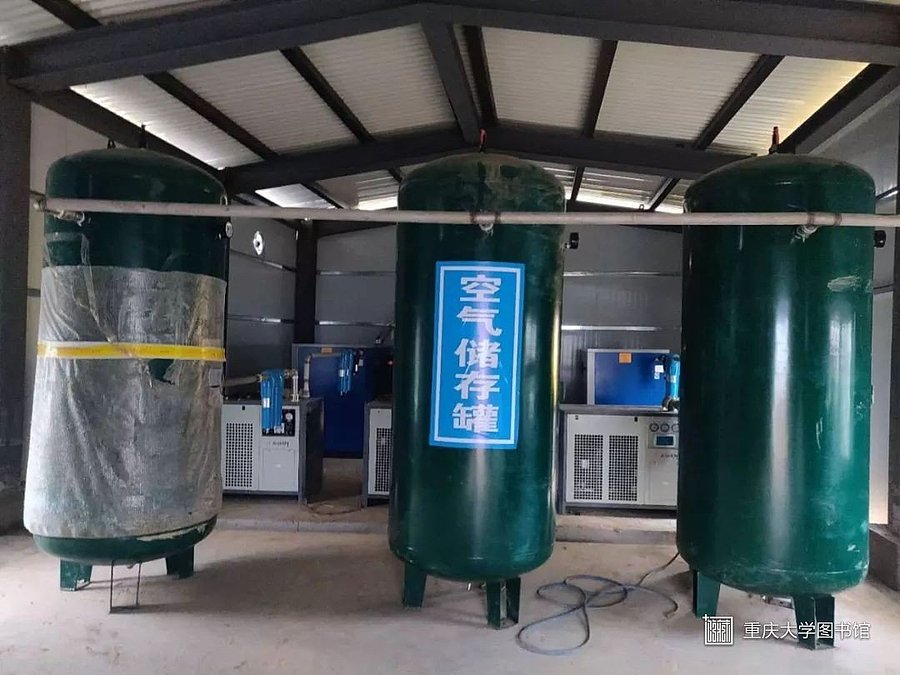

  40.医用气体系统设计原则-设计方案：压缩空气机房-医院设置氧气、负压吸引、压缩空气等医用气体，管网系统由管道、设备带、仪表、阀门及终端等组成。压缩空气系统由压缩空气设备源与压缩空气管网系统组成，配置的螺杆式压缩空气组二用一备。

•

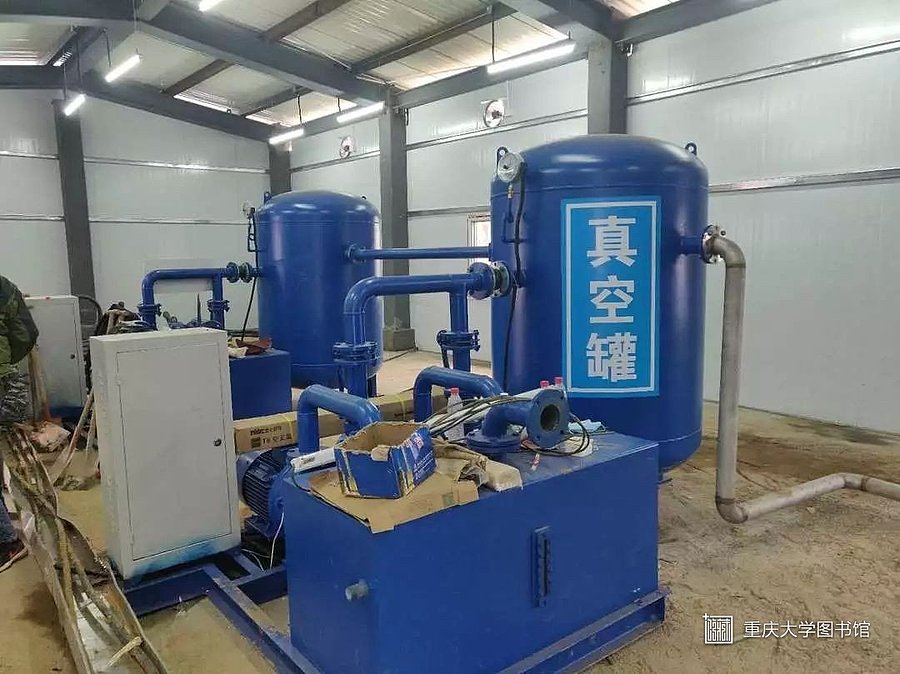

  41.医用气体系统设计原则-设计方案：负压吸引气机房-负压系统由真空泵、水汽分离器、负压真空罐、仪表及管道阀门组成，负压吸引装置的排气经过高效过滤器过滤并消毒灭菌后排出。

•

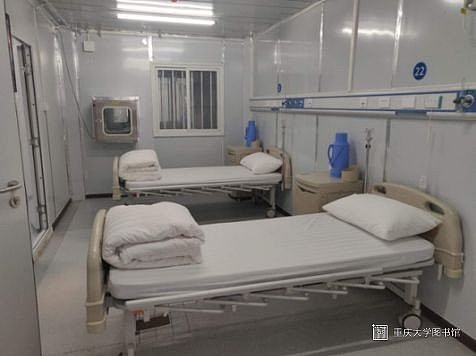

  42.医用气体系统设计原则-设计方案：病房医用气体设备带

•

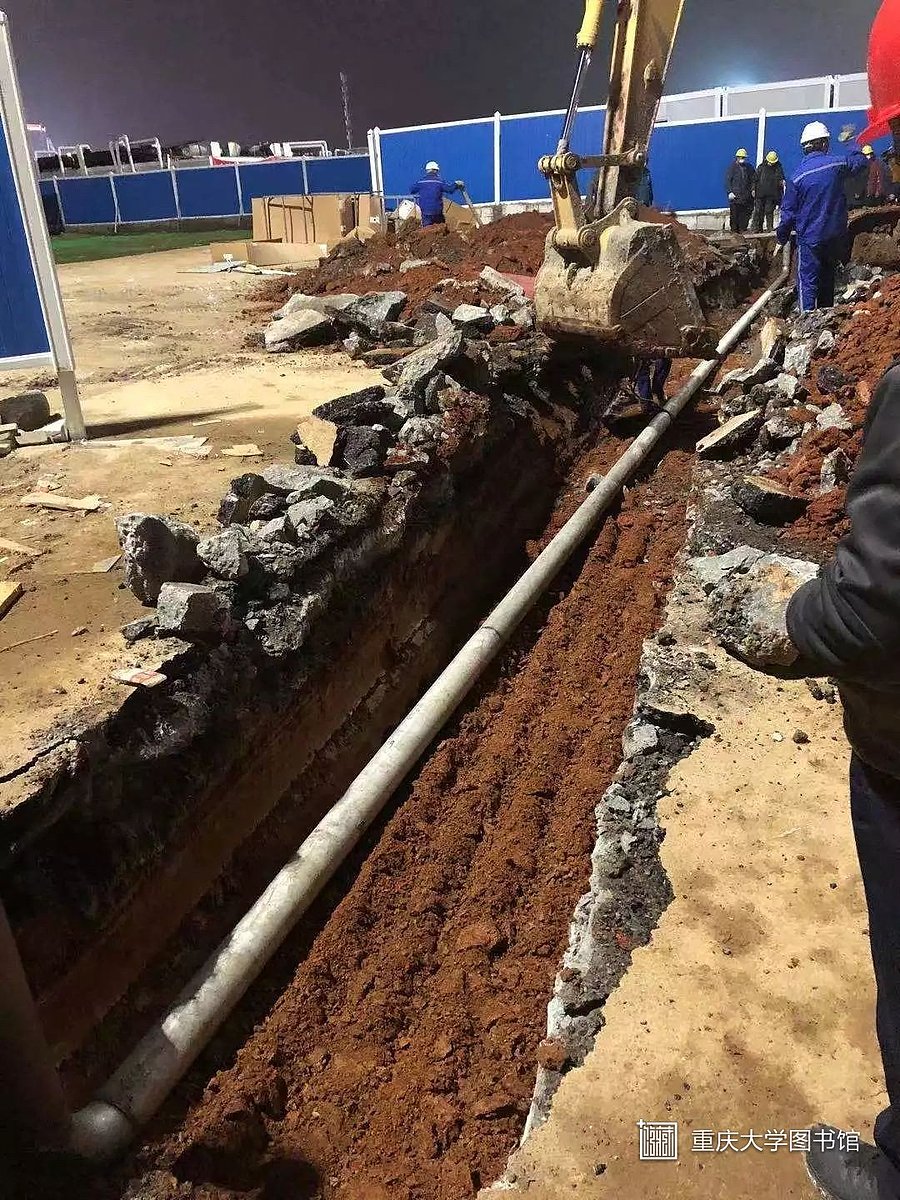

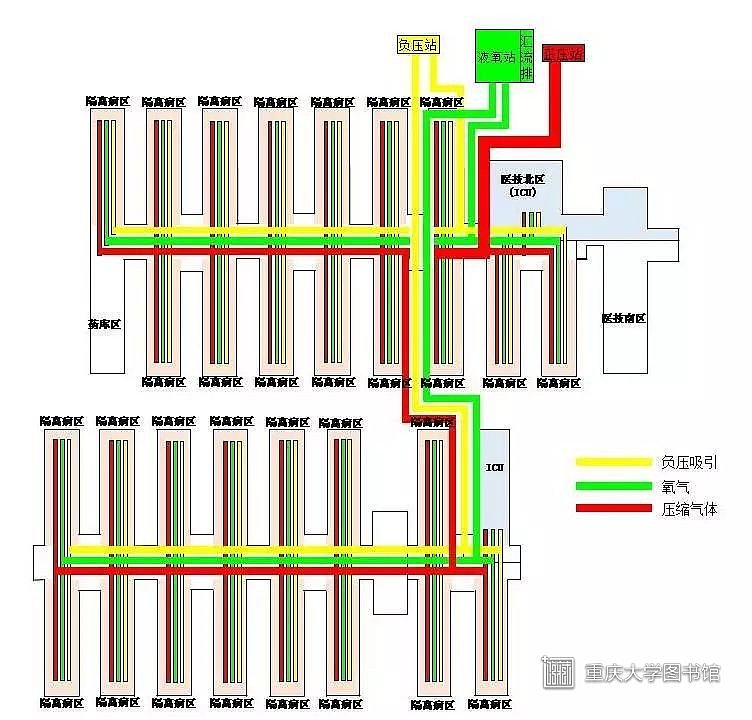

  43.医用气体系统设计原则-室外管网布置：医用气体管道示意图

•

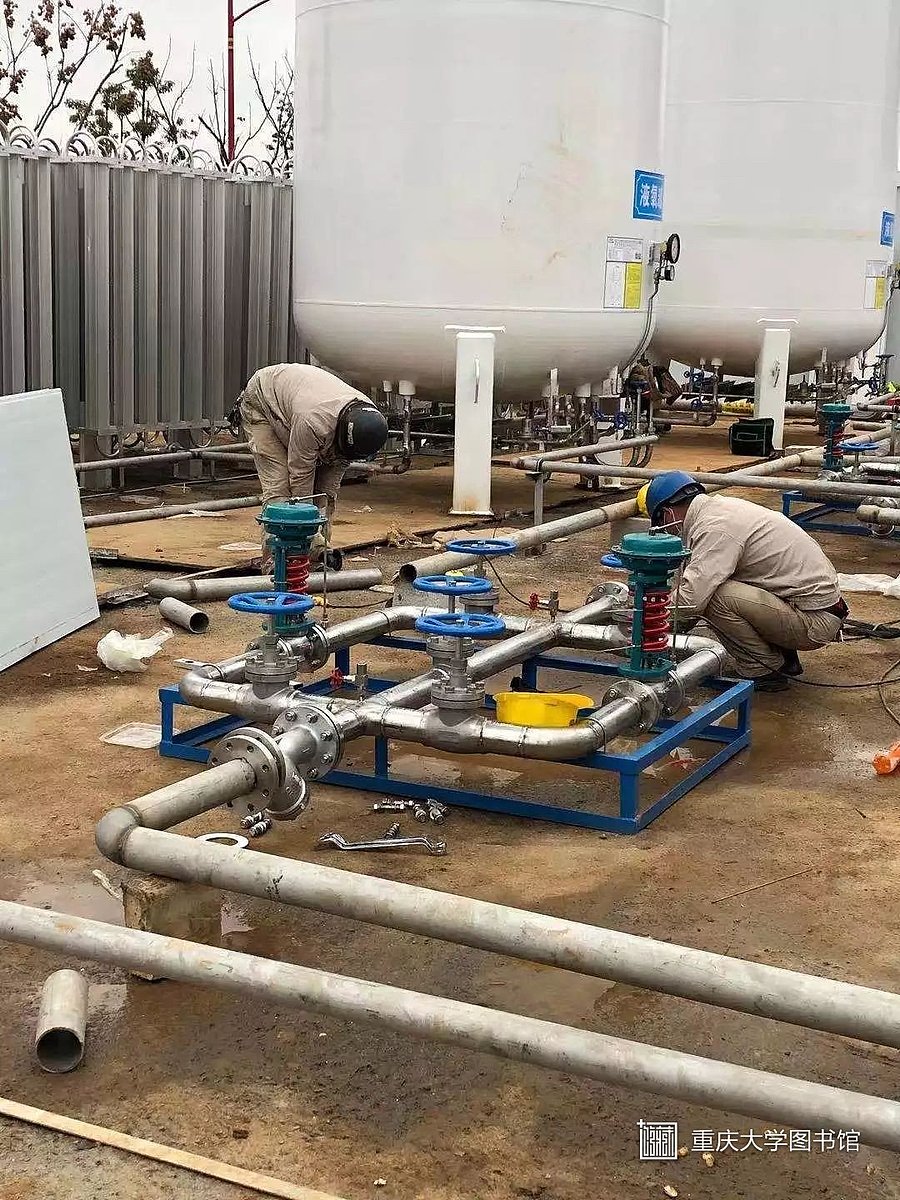

  44.医用气体系统设计原则-安装与调试：图1-各用气区域陆续通气，氧气输送管道压力平稳，输送量较为稳定。液氧贮罐及汽化器根据实际使用量分批投入使用可有效保证氧气供应量。

•

  45.医用气体系统设计原则-安装与调试：图2-各用气区域陆续通气，氧气输送管道压力平稳，输送量较为稳定。液氧贮罐及汽化器根据实际使用量分批投入使用

•

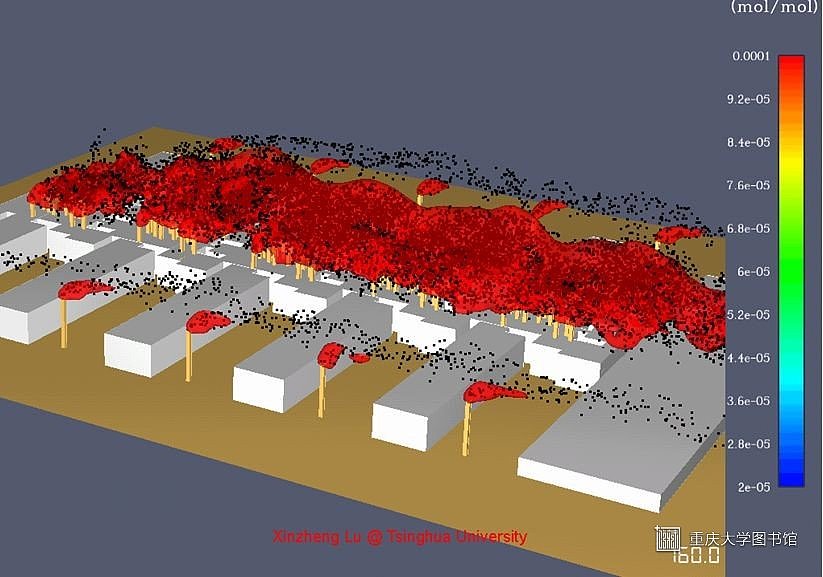

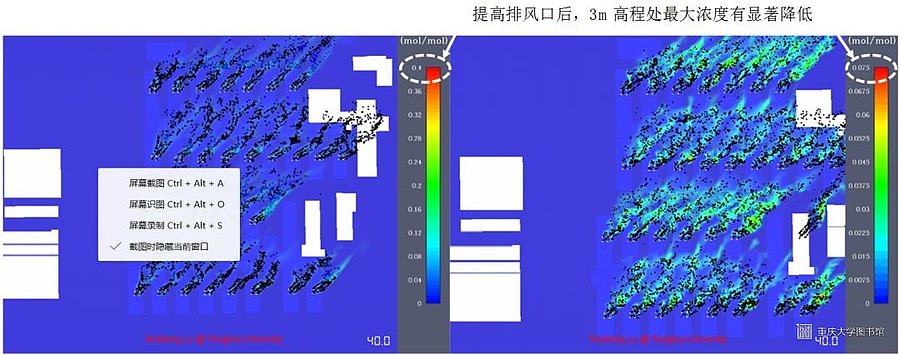

  46.负压隔离病房废气排放对环境的影响模拟分析：有害气体轨迹及浓度等值面图

•

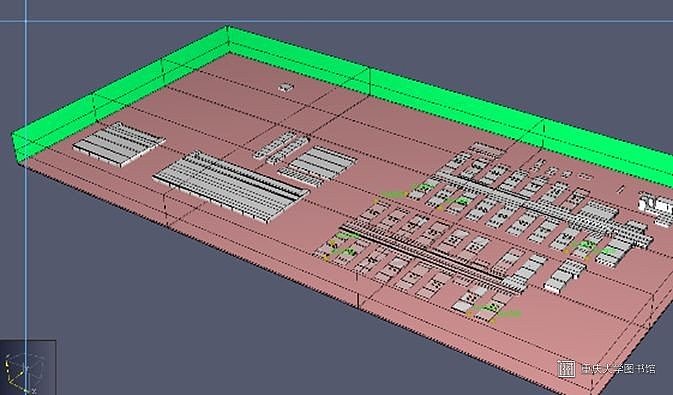

  47.负压隔离病房废气排放对环境的影响模拟分析：雷神山医院三维FDS模型

•

  48.负压隔离病房废气排放对环境的影响模拟分析-主要结论及对设计的指导：送风系统采用粗效（G2）+中效（F7）+高效（H13）三级过滤，排风系统采用高效（H13）过滤后接至4.5m高空排放，设计方案符合模拟预期。

•

  49.雷神山医院暖通设计团队-中南建筑设计院
